Probability evaluation of rockburst tendency considering the spatial variation in rock mass properties
-
摘要: 为了探究更为符合工程实际的岩爆倾向性评判方法，对岩爆倾向性及其不确定性问题进行了研究. 首先，建立改进的黏结强度弱化−摩擦强度强化模型，结合能量指标实现岩爆倾向性分析；依托埋深超千米的大红山铜矿工程，将点估计−有限元分析应用于岩爆倾向性评判，构建分析模型；进一步求得岩爆倾向性的概率模型，并得到直观的概率分布情况. 结果表明：所用本构及指标可较好地进行岩爆倾向性分析，考虑参数变异性后，95%置信度的岩爆深度与现场记录深度吻合度较高，岩爆角度范围也基本吻合，比仅取定值更为准确，验证了所作不确定性分析的可行性与正确性. 不同统计指标符合不同的分布函数，岩爆深度、范围角及完全能量释放值的最优分布分别为Normal分布、Gamma分布及Lognormal分布. 基于深度及范围角指示，以80%、40%、20%为界限，可将倾向性概率划分为极大、大、中、小四个等级区间，岩爆区域的概率分布图可以更为直观合理地判断出岩爆破坏的区域和概率. 研究结果对岩爆支护及风险评估具有参考意义.Abstract: Rockburst disasters pose an increasing threat to the construction safety of deep-buried engineering; thus, rockburst prediction is crucial for ensuring construction safety. However, due to the spatial variation in mechanical properties of rock mass, the actual results of rockburst prediction remain uncertain to some extent. In this study, rockburst tendency and its probability were studied to explore a more suitable evaluation method for rockburst tendency in engineering practice. First, an improved cohesion weakening–friction strengthening model was developed considering the dynamic change of rock dilatancy strength, and the rockburst tendency analysis was combined with the energy index. The point estimation-finite element analysis method was used to analyze rockburst tendency based on the Dahongshan copper mine project buried at a depth greater than 1,000 m. A finite element model was constructed, in which initial cohesion, residual cohesion, residual friction angle, viscous plastic strain critical value, critical value of cohesion plastic strain, and critical value of friction angle plastic strain were used as input variables, and rockburst depth, range, and local energy release value were used as output variables. The specific methods and steps of problem analysis were also elucidated. Furthermore, the probability model of rockburst failure was obtained, and the probability density function and cumulative distribution function were obtained. The probability distribution of the rockburst area was obtained by meshing the failure elements and weight combinations of different scheme results. The research results revealed that the constitutive model and index can better represent the rockburst damage compared with other methods. After considering the variability of rock mass parameters, the depth of rockburst with 95% confidence is consistent with the depth recorded in the field, and the angle range also agrees, which is more accurate than only the fixed value, thus verifying the feasibility and correctness of the uncertainty analysis. The data predicts the unspecified range and local energy release value. Moreover, different statistical indicators conform to different distribution functions. Normal, gamma, and lognormal distributions are optimal for rockburst depth, angle, and local energy release value, respectively. Thus, based on the analysis indication of depth and range, with 80%, 40%, and 20% as the limits, the probability of tendency can be divided into maximum, large, medium, or small, respectively. The probability distribution map of the rockburst area can more intuitively determine the area and probability of rockburst damage. The research results are significant for rockburst support and risk assessment.
-
Keywords:
- roadway /
- rockburst prediction /
- point estimation method /
- finite element /
- elastic release energy
-
随着越来越多的矿山、水电站等工程进入深部施工，岩爆灾害问题愈加突出，成为人员安全及设备安全的重要威胁[1−2]. 由于岩爆灾害的突发性、危害性、机理复杂性等特征，正确的判定与预测岩爆已成为近些年来岩石力学领域的研究热点问题[3]，也是提前规避与降低灾害损失、确保安全施工所面临的必须要解决的问题，然而想要准确地判定与预测岩爆却又是非常困难的.
岩爆预测方法大概可分为三类：指标判据法、现场监测预报法及多因素综合预测法[4]. 诸多学者进行了大量的研究，Brown与Hoke[5]、以及Russense[6]根据洞室的最大切向应力与岩石的单轴抗压强度，提出了岩爆指标判据. 陶振宇[7]结合工程案例，从最大主应力角度提出了相关判据. 陈卫忠等[8]从岩石力学试验出发，提出了基于能量原理的岩爆判据. 谷明成等[9]在统计隧道围岩应力及围岩参数后，提出了基于秦岭隧道的综合判据. 吴顺川等[10]、田睿等[11]、以及谭文侃等[12]利用神经网络、云模型等机器学习方法对岩爆进行预测. 近些年来，数值模拟被越来越多地应用于岩爆预测分析，主要是使用能量及应力/强度指标进行分析. 苏国韶等[13]、Weng等[14]基于数值模拟，使用能量释放指标对岩爆进行分析预测. Diederichs[15]将结合损伤起始和剥落极限的脆性−屈服准则后准则应用于三维非线性有限元分析，预测了深埋隧道的岩爆倾向性沿隧道轴向的情况. 已有研究基本都是在工程范围内大致确立岩爆发生的可能性，选用合适的本构模型及指示指标是岩爆预测工程应用的难点与关键.
在岩土工程领域，涉及大量的不确定性因素，比如破坏机理、岩体性质、力学模型和几何尺寸等，许多事故隐患正是来源于不确定性或误差[16]. 由于岩土材料参数的空间变异性，问题的分析结果也会出现一定的变化，不确定性因素会影响到岩爆预测的结果，因此，开展岩土参数的不确定性研究对提高岩爆预测精度具有重要意义.
本文考虑岩体性质的空间变异性特点，提出了将点估计与有限元相结合对岩爆倾向性进行概率评估的方法. 首先建立改进黏结强度弱化−摩擦强度强化(CWFS)模型，使用完全能量释放指标进行岩爆范围确定. 在此基础上，将点估计法与有限元法相结合应用于岩爆问题分析，建立点估计分析模型及岩爆判定概率模型，研究岩土参数不确定性对岩爆统计特征的影响规律. 最后，建立岩爆破坏区域的概率分布图，直观合理地分析相关概率情况.
1. 岩爆倾向性概率分析原理及实现
1.1 改进脆性本构模型

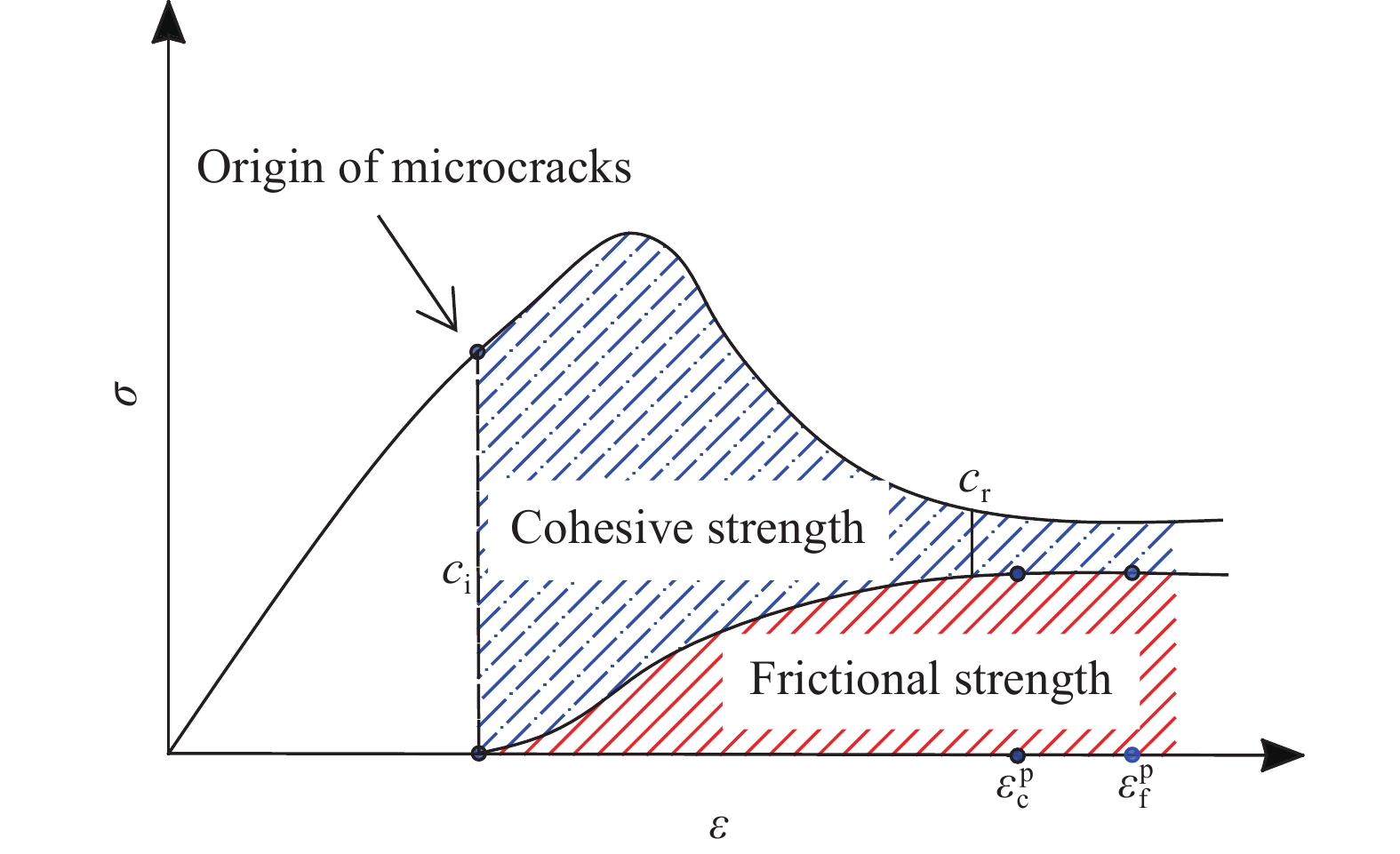

目前用于分析岩石破坏的Mohr−Coulomb、Drucker−Prager等模型不能很好的反映出硬脆围岩的破坏，基于Mohr−Coulomb强度准则，Hajiabdolmajid[17−19]提出了与塑性应变相关的CWFS模型，用来描述脆性岩石加卸载破坏过程中各强度组分与塑性应变之间的关系，表达式为：
$$ f(\sigma ) = f(c,{\overline \varepsilon ^{\text{p}}}) + f({\sigma _{\text{n}}},{\overline \varepsilon ^{\text{p}}})\tan \varphi $$ (1) 其中，
$ f(\sigma ) $ 为剪切强度，MPa；$ f(c,{\overline \varepsilon ^{\text{p}}}) $ 为黏结强度分量，MPa，c为黏聚力，MPa；$ f({\sigma _{\text{n}}},{\overline \varepsilon ^{\text{p}}})\tan \varphi $ 为摩擦强度分量，MPa，$ {\sigma _{\text{n}}} $ 为岩体破坏面上的正应力，MPa，$ \varphi $ 为内摩擦角，(°)；$ {\overline \varepsilon ^{\text{p}}} $ 为等效塑性应变[20].在脆性破坏初期，黏结强度分量占主导地位，发生的主要变化是黏聚力损失，当黏结强度分量显著降低、损伤积累较多时，摩擦强度被逐步充分调动，黏结强度与摩擦强度非同步发挥作用，具体的强度特征描述如图1所示，其中
$ {c_{\text{i}}} $ 为初始黏聚力，$ {c_{\text{r}}} $ 为残余黏聚力，$ \varepsilon _{\mathrm{c}}^{\text{p}} $ 与$ \varepsilon _{\mathrm{f}}^{\text{p}} $ 为达到残余黏聚力与残余摩擦角时的塑性应变.在CWFS本构模型中，考虑到了黏结强度组分与摩擦强度组分的影响，但却未考虑岩石剪胀带来的影响. 岩石剪胀是岩土材料峰后扩容的重要力学表现行为，对相关岩土材料问题的分析具有重要影响，但在目前的理论及与数值表达中，常被忽略或简化为常数. 研究表明[21−23]，恒定剪胀角不能如实表达出岩石的非线性体积变化行为，围压及塑性变形影响岩石扩容，剪胀行为对于岩石的脆性破坏范围有着显著影响. 因此，若想要更加准确地描述硬脆围岩破坏特征，还需考虑剪胀角的动态变化，建立起综合考虑黏结强度、摩擦强度及岩石剪胀等影响因素的适用于硬脆围岩的本构模型，从而才能够更加准确地表征岩爆破坏行为. 结合塑性力学理论，本研究使用剪胀角模型表示中粒径凝灰岩的剪胀角数值[24]，即采用非线性拟合方式建立同时考虑围压与塑性剪切参数的模型：
$$ \psi {\text{ = }}ab[\exp ( - b{\gamma _{\text{p}}}) - \exp ( - c{\gamma _{\text{p}}})]/(c - b) $$ (2) 其中，
$ \psi $ 为剪胀角，(°)；$ {\sigma _3} $ 为围压，MPa；$ {\gamma _{\text{p}}} $ 为塑性剪切应变；$ a $ 、$ b $ 、$ c $ 为与围压有关的拟合参数.FLAC3D软件允许用户开发新的本构模型，基于硬脆围岩强度特征规律，将剪胀随围压及塑性参数变化等功能嵌入到本构模型中，创建黏聚力、摩擦角、剪胀角动态变化本构模型，得到改进脆性本构模型[21]，并将其首次应用于岩爆倾向性概率问题研究.
1.2 能量释放规律与岩爆指标
巷道施工期间的能量释放主要发生在邻近掌子面施工时，设临近掌子面循环的开挖岩体体积为V，围岩释放能量为Wr，能量释放率为ERR，则
$$ {W_{\text{r}}} = \frac{1}{2}\int_{{s_{\text{m}}}} {{u_j}{T_j}{{\rm{d}}}s} $$ (3) $$ {\rm{ERR}} = {W_{\text{r}}}{\text{/}}V $$ (4) 其中，
${s_{\text{m}}}$ 为当前开挖循环步开挖后露出表面积，m2；${u_j}$ 为开挖后周边围岩位移，m；${T_j}$ 为开挖前表面节点力，N.储存在岩体内的应变能是岩爆发生的主要能量来源[25]. 地下工程施工过程中，能量发生聚集，当积聚的能量超过岩体储能极限时，岩体局部失稳破坏，发生能量瞬间释放. 因此，局部能量释放大小对于评估岩爆风险具有重要意义，所谓局部能量释放率值，即岩体单元破坏前后的能量释放差值. 记录岩体表征单元破坏前后的能量密度值，取其差值为局部能量释放率[13]. 在此基础上，使用改进脆性模型，每5个计算步读取一次数据，数值单元出现两种不同的能量密度变化形式，如图2所示. 将该过程的能量释放值称为完全能量释放密度（Full energy release density, FERD）
![]()

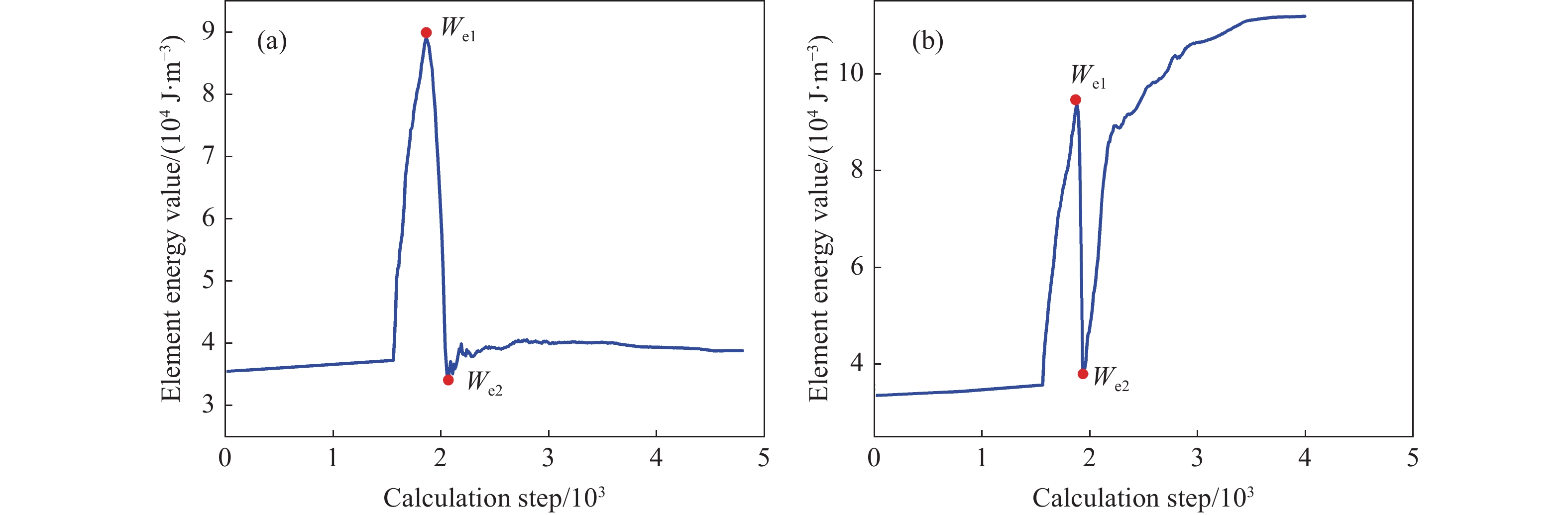

图 2 破坏单元体能量变化形式. (a) 形式一; (b) 形式二Figure 2. Energy variation form of failure element: (a) form one; (b) form two$$ {\rm{FERD}}_{k}=W_{{\rm{e}}1}-W_{{\rm{e}}2 } $$ (5) 其中，FERDk表示第k个单元的完全能量释放率，J·m−3；We1表示初次能量积聚时的极大值，J·m−3；We2表示能量释放后的极小值，J·m−3. 其中，
$$ {W_{{\text{e}}1}} = \frac{1}{2}({\sigma _1}{\varepsilon _1} + {\sigma _2}{\varepsilon _2} + {\sigma _3}{\varepsilon _3}) $$ (6) $$ {W_{{\text{e}}2}} = \frac{1}{2}({\sigma _1}^\prime {\varepsilon _1}^\prime + {\sigma _2}^\prime {\varepsilon _2}^\prime + {\sigma _3}^\prime {\varepsilon _3}^\prime ) $$ (7) 其中，
$ {\sigma _1} $ 、$ {\sigma _2} $ 、$ {\sigma _3} $ 、$ {\varepsilon _1} $ 、$ {\varepsilon _2} $ 、$ {\varepsilon _3} $ 表示单元破坏前出现极大应变能时对应的主应力（MPa）与主应变；$ {\sigma _1}^\prime $ 、$ {\sigma _2}^\prime $ 、$ {\sigma _3}^\prime $ 、$ {\varepsilon _1}^\prime $ 、$ {\varepsilon _2}^\prime $ 、$ {\varepsilon _3}^\prime $ 表示单元破坏后出现极小应变能时对应的主应力（MPa）与主应变.能量密度指标能够考虑不同复杂应力路径对能量释放规律的影响，可反映岩体能量的转移及释放耗散等复杂过程. 本研究使用基于局部能量释放规律的完全能量释放密度来进行岩爆破坏指示.
1.3 点估计研究方案
点估计法是在Rosenblueth[26]提出的统计矩概念基础上发展而来的一种参数估计方法，其主要思想是：在不知分布函数情况下，不考虑变化形态，根据抽取样本构造统计量，以此来估计总体未知参数. 后来该方法被改进后应用于岩土领域，主要用于进行参数的不确定性问题处理上[27−30].
本研究考虑将点估计法应用于岩爆问题分析，假设存在状态函数，表示为：
$$ {\boldsymbol{Y}}=F\left( x_{1}\text{，}x_{2}\text{，}x_{3}\text{，}\cdots\text{，}x_{n} \right) $$ (8) 其中，x1～xn为内摩擦角、黏聚力等岩体的物理力学参数随机变量，会符合一些分布形态，比如常见的高斯分布；Y为岩爆的特征指标，比如深度、范围等. 对于各随机变量，考虑岩体参数的变化，求得随机变量的一阶原点矩与二阶中心矩，只在密度函数的参数区间（xmin，xmax）上对称地取两个点

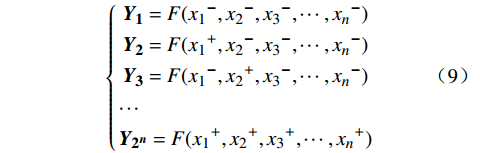

$ x^{-} $ 、$ x^{+} $ ，即均值$ \mu_{x} $ 左右一个标准差$ \sigma_{x} $ 处. 对于n个随机变量，则会有2n种参数组合，可求得2n组Y值结果，即2n组岩爆区域分布：$$ \left\{ \begin{gathered} {{\boldsymbol{Y}}_{\boldsymbol{1}}} = F({x_1}^ - ,{x_2}^ - ,{x_3}^ - ,\cdots,{x_n}^ - ) \\ {{\boldsymbol{Y}}_{\boldsymbol{2}}} = F({x_1}^ + ,{x_2}^ - ,{x_3}^ - ,\cdots,{x_n}^ - ) \\ {{\boldsymbol{Y}}_{\boldsymbol{3}}} = F({x_1}^ - ,{x_2}^ + ,{x_3}^ - ,\cdots,{x_n}^ - ) \\ \cdots \\ {{\boldsymbol{Y}}_{{{\boldsymbol{2^n}}}}} = F({x_1}^ + ,{x_2}^ + ,{x_3}^ + ,\cdots,{x_n}^ + ) \\ \end{gathered} \right. $$ (9) 进而求得随机变量Y的一阶矩、二阶矩及对应的点估计值，并得到反映Y分布形态的变异系数等统计参数[30].
1.4 概率模型分析
变量的分布形式是未知的，为了分析变量的概率分布特征，首先选用不同的分布形式对变量进行估计. 然后，使用Kolmogorov-Smirnov检验（以下简称K-S检验）来检验分布拟合. K-S检验是常用的分布拟合检验方法，不仅能对单个总体是否服分布进行检验，还能对不同分布是否存在显著差异进行检验. 本文使用Matlab里的kstest函数进行K-S检验[31]，根据样本的经验分布函数Fn(x)和指定的分布函数G(x)构造检验统计量Dn：
$$ {D_n} = {\text{max}}\left(\left| {{F_n}(x) - G(x)} \right|\right) $$ (10) 当检验统计量大于指定的临界值时，可认为数据符合指定分布. 对于计算指定的置信度，当样本容量大于20时，通过近似方法求临界值，本文在检验时的置信度取默认值0.05. 如果数据服从多个概率分布形式，则按照Dn数值的大小进行排序并取最优者.
基于点估计−有限元分析，得到不同计算方案下岩爆区域的分布图，近一步求得岩爆深度的概率分布图.
2. 工程实例
2.1 工程背景
大红山铜矿位于云南省新平县戛洒镇与新化乡交界处，作为中国九大铜矿区之一，是以含黄铜矿、磁铁矿为主的中厚缓倾斜大型矿床. 目前，该矿已进入埋深超过1000 m的深地开采阶段，高地应力现象显现. 其中，在−20 m中段采准干线，埋深约为1010 m地段出现了岩爆破坏，巷道一角呈现典型的V字型破坏，如图3所示，破坏深度为0.5 m. 巷道宽（L）为4.25 m，高（H）为3.65 m，所在地层岩性为凝灰岩，中等粒径硬岩，属曼岗河组第三岩性段. 在图示破坏点附近钻取岩芯以获取岩石物理力学参数，并在现场采用空心包体应变法（三轴地应力计）进行地应力测量，得到最大主应力
${\sigma _1}$ 为40 MPa，中间主应力${\sigma _2}$ 为26 MPa，最小主应力${\sigma _3}$ 为21 MPa.2.2 数值模型及参数

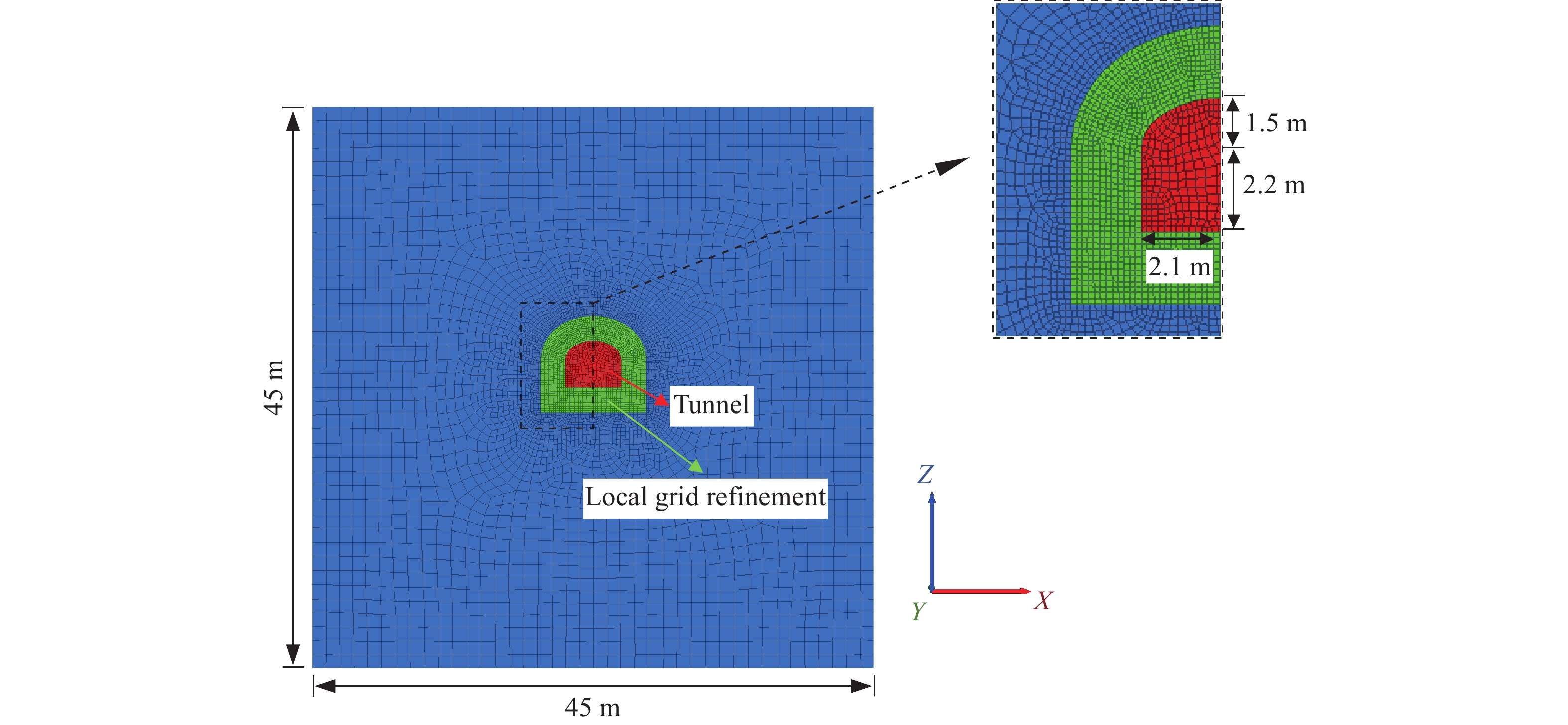

使用FLAC3D软件进行模拟计算. 参照试验隧道的实际情况构建模型，将其看作平面应变问题进行处理，构建数值模型如图4所示，其中，模型x、z向各取45 m. 为便于研究分析，不考虑主应力的小角度倾斜，将
$ \sigma_{1} $ 与$ \sigma_{2} $ 分别看作水平向应力与沿隧道轴向的应力，$ \sigma_{3} $ 为垂直应力. 使用改进CWFS本构模型进行计算，现场的凝灰岩物理力学参数如表1所示，本构模型参数如表2所示.表 1 凝灰岩物理力学参数Table 1. Physical and mechanical parameters of tuff$ {\sigma _{{\text{ci}}}} $/MPa $ {\sigma _{{\text{ti}}}} $/MPa $ {m_{\text{i}}} $ GSI $ \varphi $/(°) $ c $/MPa $ {m_{\text{b}}},s $ $ {\sigma _{{\text{cm}}}} $/MPa $ {\sigma _{{\text{tm}}}} $/MPa $ E $/GPa $ \nu $ 105 8.3 12.63 64 42 34 2.49, 0.01 11.4 0.45 0.45 0.28 Notes: $ {\sigma _{{\text{ci}}}} $is uniaxial compressive strength of rock; $ {\sigma _{{\text{ti}}}} $is tensile strength of rock; $ {m_{\text{i}}},{m_{\text{b}}},s $are Hoek−Brown constants; GSI is geological strength index; $ \varphi $ is friction angle; $ c $is cohesion; $ {\sigma _{{\text{cm}}}} $is uniaxial compressive strength of rock mass; $ {\sigma _{{\text{tm}}}} $is tensile strength of rock mass; $ E $is elastic modulus; $ \nu $is poisson’s ratio. 表 2 模型参数取值Table 2. Model parameter valueConstitutive model Cohesion/MPa Critical plastic strain of
cohesionFriction angle/(°) Critical plastic strain of
friction angleDilation angle Initial Residual Initial Residual Improved CWFS 34 10 0.002 0 42 0.005 Dynamic change 2.3 研究方案
在研究岩爆内在机理及岩爆预测时，岩体的物理力学参数被认为是影响岩爆产生的主要因素之一，因此，将岩体参数的不确定分析纳入考虑范畴，建立理论分析模型. 将影响岩爆破坏表现的主要岩体参数[21, 32]纳入分析范围：初始黏聚力
$ c_{\mathrm{i}} $ 、残余黏聚力$ c_{\mathrm{r}} $ 、残余摩擦角$ \varphi_{\mathrm{r}} $ 、黏聚力塑性应变临界值$ {\varepsilon _{\mathrm{c}}} $ 及摩擦角塑性应变临界值$ {\varepsilon _{\mathrm{f}}} $ . 由于初始摩擦强度很低，取作0，变动范围小，不予以考虑.考虑非均质性等因素的影响，岩体参数存在很大的不确定性，根据相关的现场调研及理论研究[17, 33−35]，案例中岩体的具体点估计参数指标值如表3所示.
表 3 点估计参数值Table 3. Parameter values of the point estimation methodStatistical value $ {c_{\rm{i}}} $/MPa $ {c_{\text{r}}} $/MPa $ {\varphi _{\text{r}}} $/(°) $ {\varepsilon _{\mathrm{c}}} $/10−4 $ {\varepsilon _{\mathrm{f}}} $/10−4 Mean value 34.0 10.2 42.0 20 50 Standard deviation 4.59 1.38 1.22 3 5 根据点估计原理，共有5个岩体参数随机变量，则总计有32个组合方案，分别对各方案进行计算，求得关于局部能量的分布云图，得到关于岩爆深度、范围及完全能量释放密度的数据，进而求得相应的一阶原点矩、二阶中心矩和变异系数等统计数值.

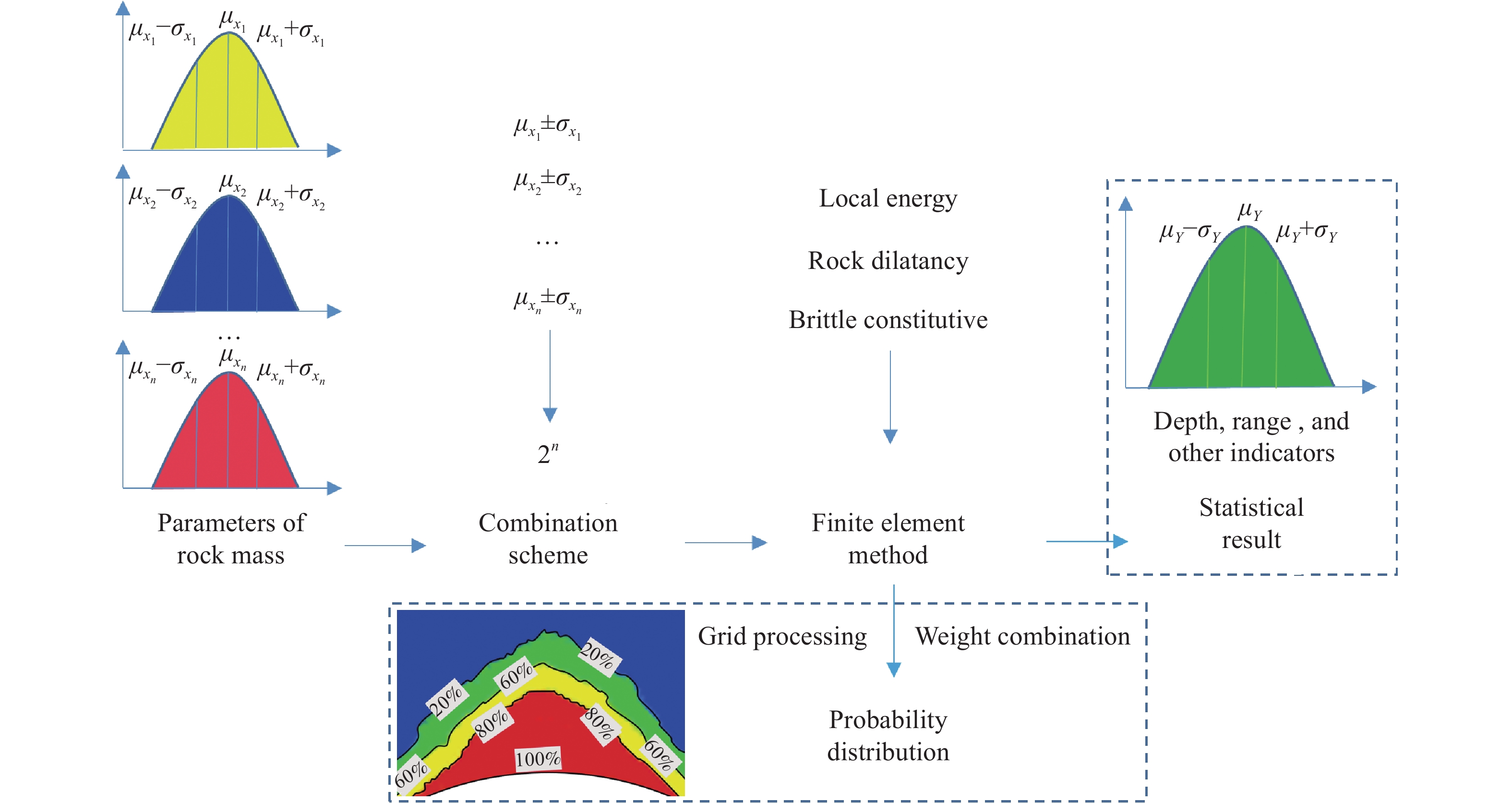

基于上述研究基础，本研究中关于岩爆不确定性分析的流程如图5所示，共分为4个步骤：(1) 确定岩体参数，得到组合方案. 首先确定影响岩爆分析的主要影响参数，这里共取5个基本参数随机变量，根据点估计法，共得到25即32种参数组合. (2) 计算预处理. 借助于C++语言及VS2010软件创建编写相应的岩石剪胀函数动态链接库，最终得到集剪胀变化及动黏聚力与摩擦角的本构模型，并通过编写FISH程序在软件中实现局部能量计算的功能. (3) 有限元数值计算. 在考虑局部能量、改进脆性本构模型后，使用FLAC3D软件分别对32组方案进行计算，求得以完全能量密度为指示的岩爆模拟结果. (4) 求解统计指标及分布概率. 基于局部能量指标，求得岩爆区域与完全能量释放值；然后基于点估计法，求得岩爆深度、范围角及能量的统计特征；最后对出现岩爆破坏的单元进行网格化，对所有方案结果进行权重组合，得到岩爆概率分布图.
3. 分析与讨论
3.1 岩爆倾向性分析
基于改进CWFS得到的计算结果如图6所示. 分析可知：最大剪应变在拱顶及拱底位置出现应力集中，但是范围要远大于岩爆区域. 在隧道四周的不同位置均出现了塑性区，且深度不等，其中拱顶深度为0.40 m. 弹性能量在拱顶及拱脚位置出现能量集中，其集中位置与剪应变的相一致. 使用完全能量释放率指标时圈定的岩爆发生区域比较明确，主要在拱顶位置，深度为0.53 m、范围角为57°，与现场的岩爆破坏基本对应.
![]()

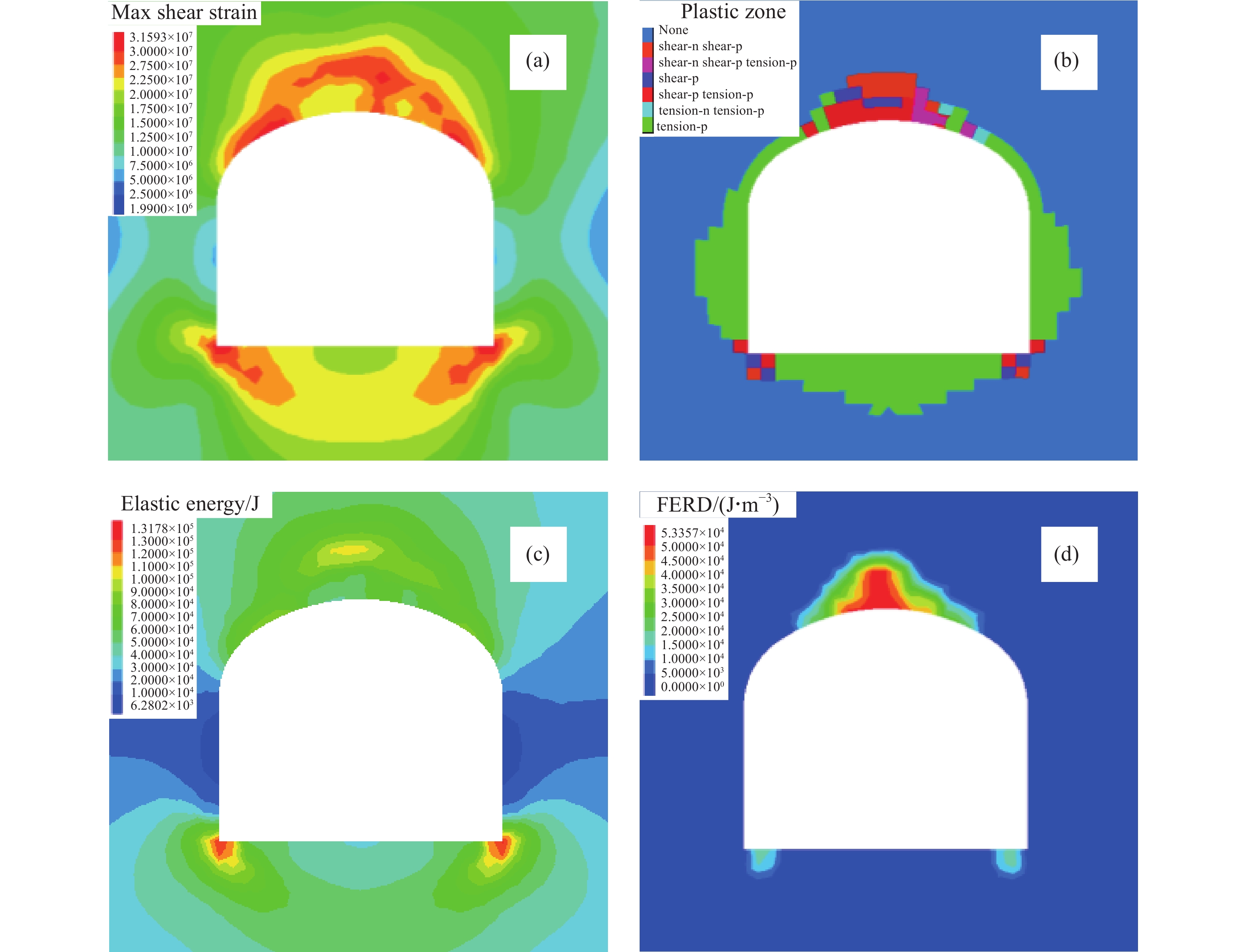

图 6 模型模拟结果. (a) 最大剪应变; (b) 塑性区; (c) 弹性能量; (d) 完全能量释放率Figure 6. Simulation results: (a) max shear strain; (b) plastic zone; (c) elastic energy; (d) full energy release density总体来看，最大剪应变及弹性能量指标可以大概地指示出应力及能量集中位置，但是区域过大且较为模糊，塑性区区域遍布了隧道周边. 使用基于改进模型及完全能量释放率指标时，可以较为准确对岩爆倾向性进行评判.
3.2 倾向性不确定性评估
根据点估计方法进行计算，变量的概率统计值如表4所示. 使用几个比较常用的分布形式进行估计，分别为正态分布（Normal）、对数正态分布（Lognormal）、伽马分布（Gamma）及威布尔分布（Weibull）. 其中，岩爆深度的四种概率分布与经验分布的对比如图7所示，其他几个变量的结果类似，不再罗列. 统计变量对应的K-S检验结果如表5所示.
表 4 三个变量的概率统计值Table 4. Probability statistics for three variablesStatistical value Depth/m Angle/(°) FERD/(J·m−3) Mean value 0.61 58.03 6.02×104 Standard deviation 0.18 16.42 1.22×104 Coefficient of variation 0.30 0.28 0.20 Variation range [0.18, 1.05] [25, 95] [1.22×104, 8.65×104] Mean value and standard deviation (Lognormal) −0.525, 0.346 4.017, 0.315 1.778, 0.209 Shape parameter and
scale parameter (Gamma)9.986, 0.062 11.505, 5.044 24.473, 0.247 Shape parameter and
Scale parameter (Weibull)0.688, 3.779 64.014, 3.990 6.534, 5.549 ![]()

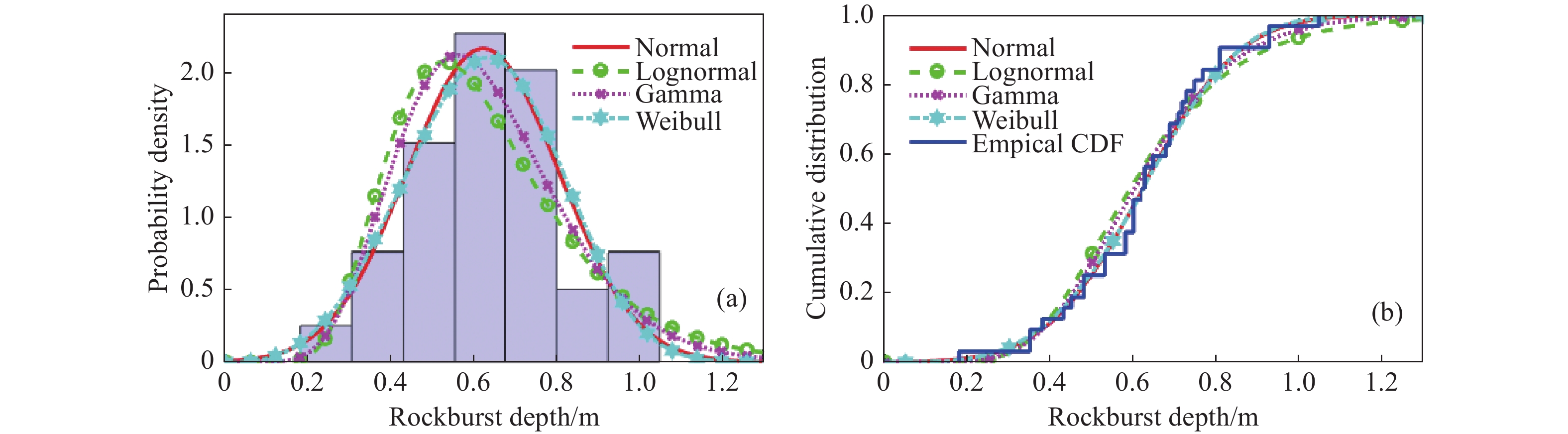

图 7 岩爆深度的四种概率密度及概率分布对比图. (a) 频率直方图与概率密度图; (b) 累积分布图Figure 7. Comparison of four probability densities and probability distributions of rockburst depth: (a) frequency histogram and probability density diagram; (b) cumulative probability distribution diagram表 5 K-S检验统计结果Table 5. Statistical results of the K-S testDistribution function Depth Angle FERD Dn Sorting of Dn Result Dn Sorting of Dn Result Dn Sorting of Dn Result Normal 0.061 1 Accept 0.084 2 Refuse 0.087 1 Refuse Lognormal 0.102 3 Refuse 0.090 3 Refuse 0.065 2 Accept Gamma 0.079 2 Accept 0.071 1 Accept 0.068 3 Accept Weibull 0.541 4 Refuse 0.135 4 Refuse 0.469 4 Refuse Note: Test threshold is 0.084. 通过分析可知，岩爆深度的最优分布是Normal分布，岩爆范围的最优分布是Gamma分布，完全能量释放值的最优分布是Lognormal分布. 根据点估计方案及概率密度分析，岩爆深度最小值为0.18 m，最大值为1.05 m，变化幅度达到0.87 m. 深度标准差为0.18 m，变异系数为0.30，离散程度比较高. 若按照爆坑深度进行岩爆烈度划分的话，出现的岩爆主要为轻微—中等烈度. 岩爆范围角也有相应变动，最小值为25°，最大值为95°，变异系数为0.28，离散程度相对小一些. 关于完全能量释放值，均值为6.02×104 J·m−3，最小值为1.22×104 J·m−3，最大值为8.65×104 J·m−3,有比较大的波动.
根据现场观测记录，岩爆破坏尺寸大小不等，沿巷道连续几公里均发生了破坏，岩爆破坏深度变化范围为0.1～0.8 m，而非仅为固定值. 图8为岩爆破坏深度不等的部分现场图片，其中，图8 (a)中巷道表面出现较浅的岩体破坏，破裂深度约为0.1～0.3 m，图8(b)为破坏深度较大的区域，破坏深度在0.5～0.8m范围. 本研究中，通过考虑参数的不确定性，所得岩爆深度的结果为0.18～1.05 m，其中，95%置信度的岩爆深度区间为0.25～0.97 m，基本符合现场情况，相较于固定值(0.5 m)描述，所得结果可更加准确地反映现场情况. 综合来看，参数不确定性对岩爆深度、范围及能量释放均有较大影响，其中对岩爆深度的影响最为显著. 通过点估计−有限元分析，可得到更加符合实际的岩爆破坏情况.
![]()

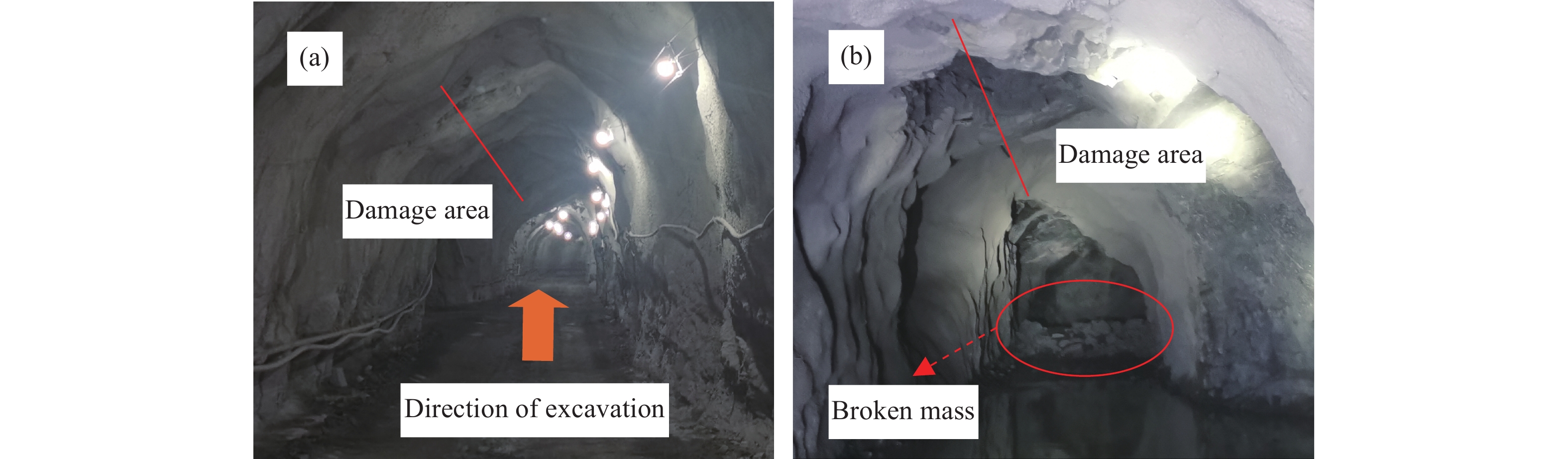

图 8 深度不等的岩爆破坏现场图. (a) 较浅破坏; (b) 较深破坏Figure 8. Rockburst sites with varying damage depths: (a) shallow damage; (b) relatively deep damage3.3 深度及范围角概率分析
为得到概率分布图，需对岩爆区域进行相应转化处理：首先，对于发生岩爆的区域，将单元数值记为100%，对于未发生岩爆的区域，将单元数值记为0；然后，把得到的岩爆转化结果进行网格化操作，利用网格化算法对每个方案进行处理；最后，对所得结果进行权重组合，得到最终的概率分布函数及概率分布图. 岩爆深度及范围角的概率分布图如图9所示，其中，不同颜色代表不同概率值，红色代表概率大于80%，黄色代表概率为40%～80%，绿色代表概率为20%～40%，蓝色代表概率小于20%. 分析可知：
![]()

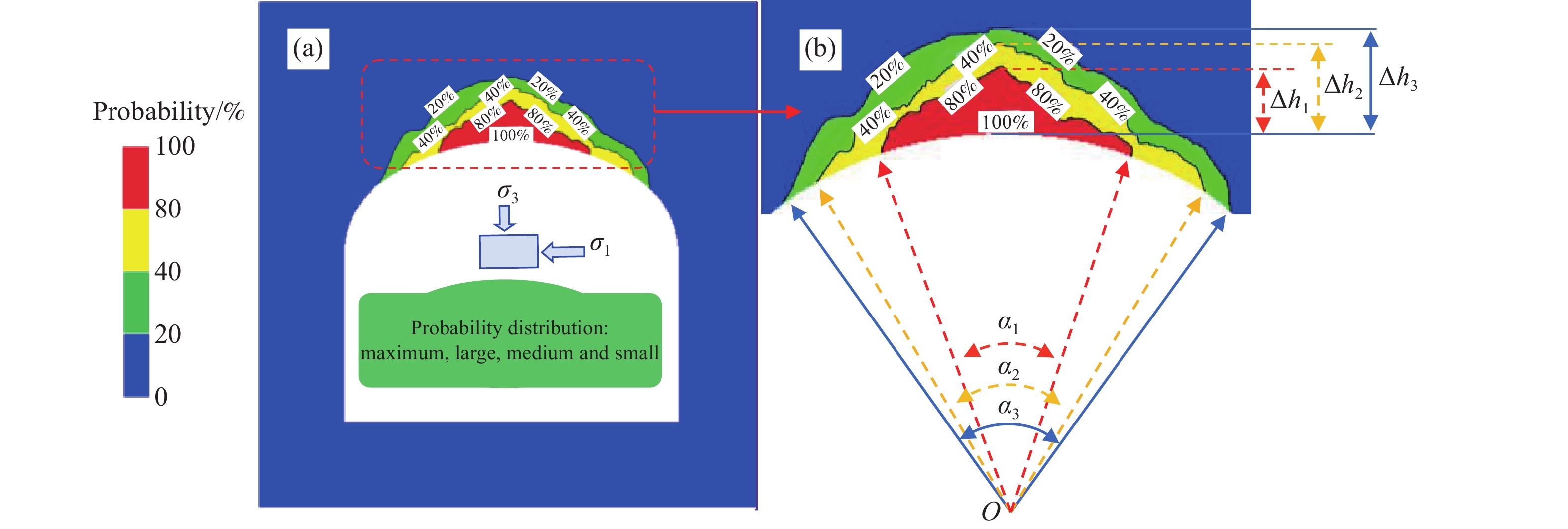

图 9 岩爆指标概率分布图. (a)概率分布图; (b)概率分布局部放大图Figure 9. Probability distribution diagram of rockburst index: (a) probability distribution diagram; (b) local magnification of probability distribution(1) 不同变动参数组合下会产生不同的岩爆破坏区域，从分布图中可直观地看到岩爆区域的概率分布，以80%、40%、20%界限，将概率划分为极大、大、中、小四个概率区间，从而更为方便地描述岩爆区域概率问题. 图中
$\Delta {h_1}$ 、$\Delta {h_2}$ 、$\Delta {h_3}$ 分别为极大概率、大概率及中概率岩爆区域的深度，${\alpha _1}$ 、${\alpha _2}$ 、${\alpha _3}$ 分别为相应区域的范围角.(2) 由概率分布图可看出，岩爆区域极大概率（>80%）会达到0.4～0.5 m及30°～40°范围，大概率（80%～40%）可达0.5～0.7 m、40°～60°范围，少数情况（<20%）会达到大于0.8 m及大于70°的范围.
(3) 通过岩爆区域概率分布图可以更为直观地对岩爆区域的概率进行表示，更为准确地把握岩爆破坏范围变化，对岩爆风险评估及确立支护措施具有重要指导意义.
4. 结论
本文基于改进脆性本构模型及能量释放规律，对岩爆倾向性进行分析，考虑岩体性质的变异特征，探究了岩爆倾向性的不确定变化规律，得到结论如下：
（1）将考虑剪胀随围压及塑性参数变化的脆性本构模型与完全应变能释放指标相结合，可以较好地对岩爆倾向性进行分析.
（2）对岩爆预测的不确定问题进行研究，使用点估计研究方案得到岩爆统计指标的分布特征，以矿山实例为依托，验证了本文所提方法的可行性，点估计−有限元法可以较好地拓展应用到岩爆预测的不确定性问题处理上.
（3）将岩爆概率划分为极大、大、中、小四个等级区间，会有极大概率（>80%）会达到0.4～0.5 m及30°～40°范围，大概率（80%～40%）可达0.5～0.7 m、40°～60°范围，少数情况（<20%）会达到大于0.8 m及大于70°的范围.
（4）通过概率分析得到岩爆破坏的概率分布图，能够更为直观地观测到岩爆破坏区域的概率分布，从而更为准确地把握岩爆破坏范围，可为风险评估及岩爆支护提供指导，具有一定的工程指导意义.
-
![]()
图 2 破坏单元体能量变化形式. (a) 形式一; (b) 形式二
Figure 2. Energy variation form of failure element: (a) form one; (b) form two
![]()
图 6 模型模拟结果. (a) 最大剪应变; (b) 塑性区; (c) 弹性能量; (d) 完全能量释放率
Figure 6. Simulation results: (a) max shear strain; (b) plastic zone; (c) elastic energy; (d) full energy release density
![]()
图 7 岩爆深度的四种概率密度及概率分布对比图. (a) 频率直方图与概率密度图; (b) 累积分布图
Figure 7. Comparison of four probability densities and probability distributions of rockburst depth: (a) frequency histogram and probability density diagram; (b) cumulative probability distribution diagram
![]()
图 8 深度不等的岩爆破坏现场图. (a) 较浅破坏; (b) 较深破坏
Figure 8. Rockburst sites with varying damage depths: (a) shallow damage; (b) relatively deep damage
![]()
图 9 岩爆指标概率分布图. (a)概率分布图; (b)概率分布局部放大图
Figure 9. Probability distribution diagram of rockburst index: (a) probability distribution diagram; (b) local magnification of probability distribution
表 1 凝灰岩物理力学参数
Table 1 Physical and mechanical parameters of tuff
$ {\sigma _{{\text{ci}}}} $/MPa $ {\sigma _{{\text{ti}}}} $/MPa $ {m_{\text{i}}} $ GSI $ \varphi $/(°) $ c $/MPa $ {m_{\text{b}}},s $ $ {\sigma _{{\text{cm}}}} $/MPa $ {\sigma _{{\text{tm}}}} $/MPa $ E $/GPa $ \nu $ 105 8.3 12.63 64 42 34 2.49, 0.01 11.4 0.45 0.45 0.28 Notes: $ {\sigma _{{\text{ci}}}} $is uniaxial compressive strength of rock; $ {\sigma _{{\text{ti}}}} $is tensile strength of rock; $ {m_{\text{i}}},{m_{\text{b}}},s $are Hoek−Brown constants; GSI is geological strength index; $ \varphi $ is friction angle; $ c $is cohesion; $ {\sigma _{{\text{cm}}}} $is uniaxial compressive strength of rock mass; $ {\sigma _{{\text{tm}}}} $is tensile strength of rock mass; $ E $is elastic modulus; $ \nu $is poisson’s ratio.
下载: 导出CSV
表 2 模型参数取值
Table 2 Model parameter value
Constitutive model Cohesion/MPa Critical plastic strain of
cohesionFriction angle/(°) Critical plastic strain of
friction angleDilation angle Initial Residual Initial Residual Improved CWFS 34 10 0.002 0 42 0.005 Dynamic change
下载: 导出CSV
表 3 点估计参数值
Table 3 Parameter values of the point estimation method
Statistical value $ {c_{\rm{i}}} $/MPa $ {c_{\text{r}}} $/MPa $ {\varphi _{\text{r}}} $/(°) $ {\varepsilon _{\mathrm{c}}} $/10−4 $ {\varepsilon _{\mathrm{f}}} $/10−4 Mean value 34.0 10.2 42.0 20 50 Standard deviation 4.59 1.38 1.22 3 5
下载: 导出CSV
表 4 三个变量的概率统计值
Table 4 Probability statistics for three variables
Statistical value Depth/m Angle/(°) FERD/(J·m−3) Mean value 0.61 58.03 6.02×104 Standard deviation 0.18 16.42 1.22×104 Coefficient of variation 0.30 0.28 0.20 Variation range [0.18, 1.05] [25, 95] [1.22×104, 8.65×104] Mean value and standard deviation (Lognormal) −0.525, 0.346 4.017, 0.315 1.778, 0.209 Shape parameter and
scale parameter (Gamma)9.986, 0.062 11.505, 5.044 24.473, 0.247 Shape parameter and
Scale parameter (Weibull)0.688, 3.779 64.014, 3.990 6.534, 5.549
下载: 导出CSV
表 5 K-S检验统计结果
Table 5 Statistical results of the K-S test
Distribution function Depth Angle FERD Dn Sorting of Dn Result Dn Sorting of Dn Result Dn Sorting of Dn Result Normal 0.061 1 Accept 0.084 2 Refuse 0.087 1 Refuse Lognormal 0.102 3 Refuse 0.090 3 Refuse 0.065 2 Accept Gamma 0.079 2 Accept 0.071 1 Accept 0.068 3 Accept Weibull 0.541 4 Refuse 0.135 4 Refuse 0.469 4 Refuse Note: Test threshold is 0.084.
下载: 导出CSV
-
